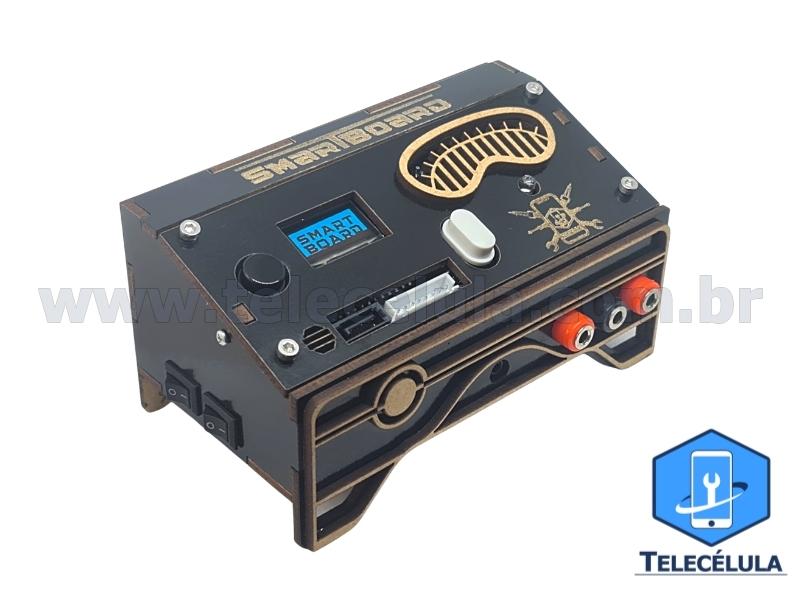

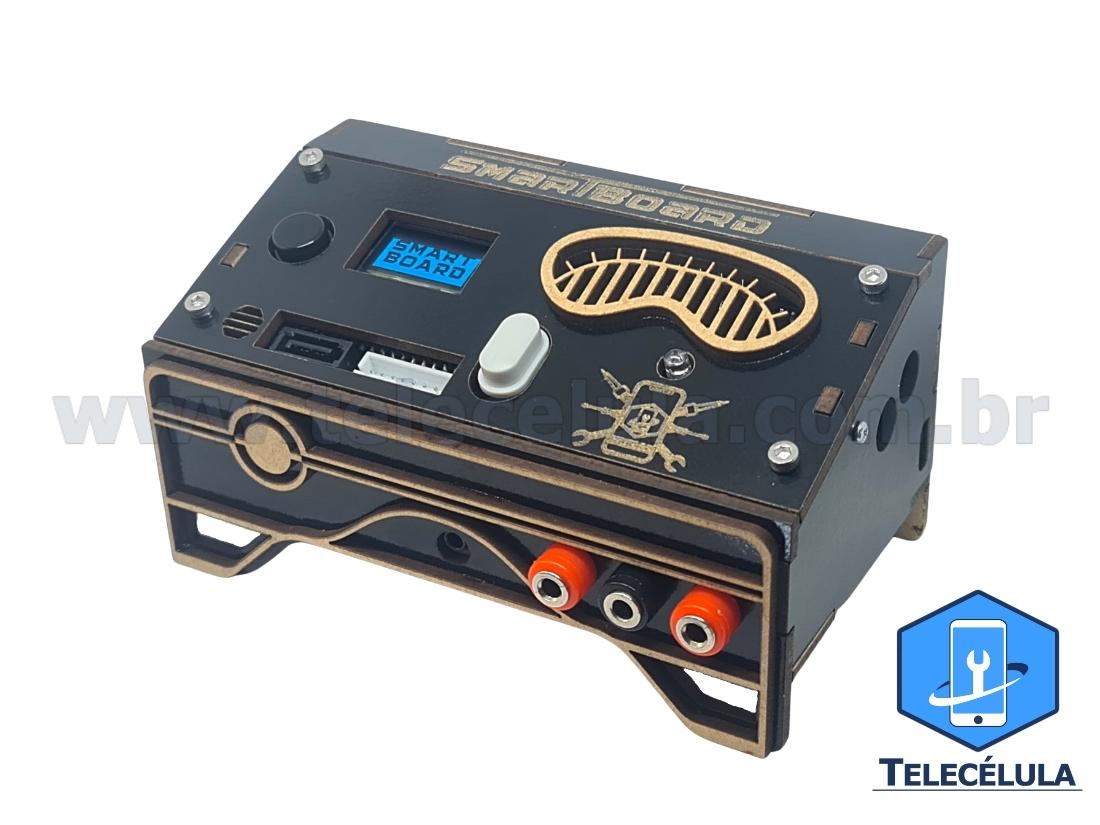

SmartBoard Telecélula Produto Utilizado na Reparação de Placas Eletrônicas em Geral, Smartphones (APPLE & ANDROID), tablets, mac, notebooks, etc...
FUNÇÕES DO SMARTBOARD, O ÚNICO (7 em 1):
1-RFFE = Verificar comunicação de controle entre circuitos de RF FRONT END.
2-iSMB = SMARTBOX Digital 100% compatível com as medições do Análogo e novas funções implementadas;
3-I2C = Barramento de Controle entre Master e Slaves, por 2 fios SDA e SCL, com detalhes de CIs e periféricos;
4-Buck = Testador de Indutores (in circuit) para Macbook e Notebook;
5-Diode Mode = Teste de SemiCondutor;
6-iSMB + Diode Mode.
7-SPI (em demo teste).
Para as funções acima não necessita conexão Internet.
Características Técnicas Main Board e Service Board:
Placa principal e Placa de Serviço de ALTA QUALIDADE.
Conexão WI-FI para exclusivo PAINEL DE WI-FI, permite compartilhar a tela de medições, para algumas funcionalidades.
Slot de Dados para Medições barramentos i2C e RFFE.
Slot de Dados SPI, (SERVICE).
Slot de Expansão ( SERVICE), Updgrade Futuras de Software e Hardware.

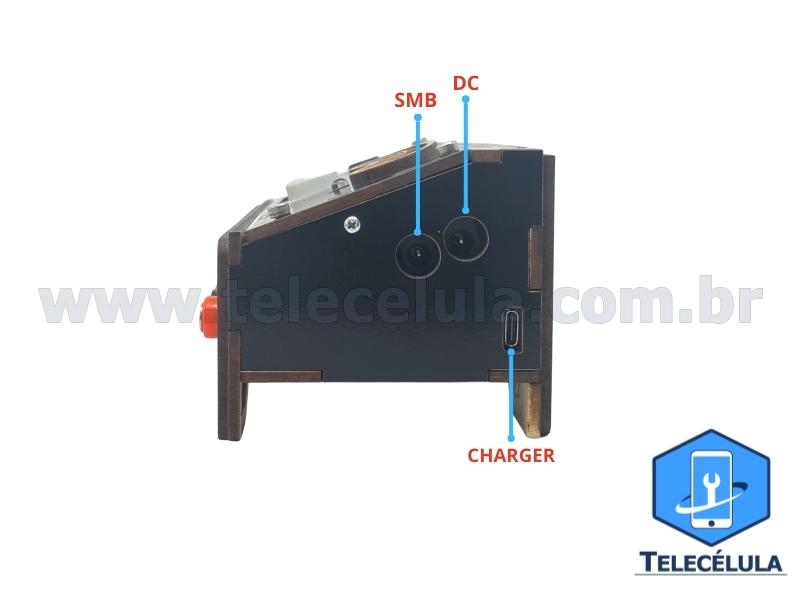

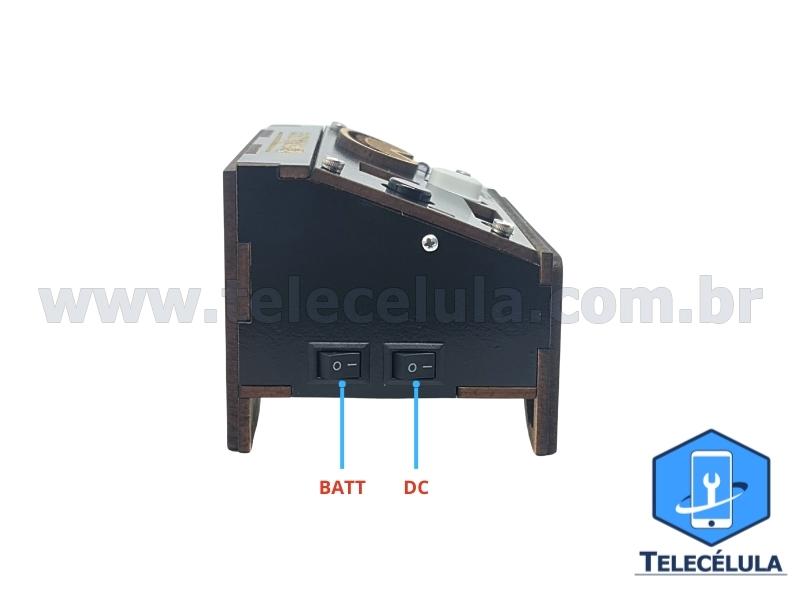

Opera com Bateria interna (recarregável) de larga duração, ou fontes de alimentações fornecidas.

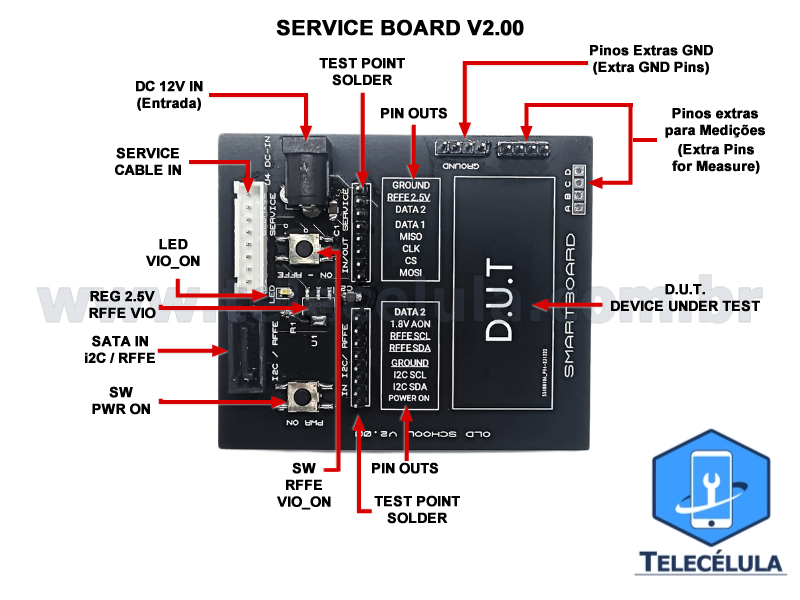

Características Técnicas da Placa Service Board V2.00 (fornecida):
Pinos para medições Barramentos i2C e RFFE, conexão de alta qualidade (SATA)
Pinos para medições Barramentos SPI
Pinos para Expansão Futuras DATA 1 e DATA 2, (GPIO)
Chave ON-OFF para efetuar (SW POWER-ON) da Board, com lógica 0V
Chave ON-OFF para efetuar energização do RFFE VIO 2.5V, com led indicador de estado ON
AON 1.8V corrente máxima 100mA
Pinos de Testes ( SERVICE), para outras medições em outros instrumentos. 4 pinos
Pinos Extras GND, 4 pinos para aterramento de Pontas de prova DSO/Multímetro/ Fonte.
Características do Software:
Software Auto Explicativo.
Software com Conexão IP tornando possível acompanhar pelo Smartphone, Tablet ou Pc.
Software de Uso intranet com Design Real e interativo.
Sistema de Atualização (UP-DATE) Wireless, sem fio por conexão internet.
Conteúdo do Produto:
01-SmartBoard ATIVADO: RFFE, I2C, ISMB, BUCK, DIODE, SPI (DEMO) DIODE + ISMB;
02-Carregadores Bivolt pino P4 -12Vx 1.0A;
03-Pontas de prova agulha (02 vermelhas e 01 preta);
01-Cabo Sata;
01-Cabo 8 pinos;
01-Nova Placa Service Board V2.00 (implementada em 9/01/2024);
01-Cabo Buck test P2.
